catia v5与vr场景无缝切换！techviz进一步优化cad设计流程

在使用catia v5模型时，是否拥有更有效的增强设计/工程/制造流程的方法？通过虚拟现实(vr)和增强现实(ar)实现1:1比例的可视化。该技术缩小了cad应用程序所使用得2d屏幕与现实世界之间的差距，并帮助企业利用数字原型的力量作为其在行业中的竞争优势。

从本地catia v5应用程序无缝切换到vr环境能够有效节省文件格式转换所浪费的时间。

如果你是一名vr新手，你可能会疑惑：为什么要在vr中可视化一个catia模型？如何进行一对一的设计评审会议？为什么要避免转换我的cad数据？在本文中，我们将为您解答上述问题，并为您详细介绍在虚拟现实环境中使用catia模型的优势。

为什么要用vr软件来补充catia v5？

catia（计算机辅助三维交互应用）是达索公司推出的具有编辑功能的3d建模软件。catia是一个主流的3d设计系统，用于参数化和非参数化建模、设计产品和模拟制造过程。

从设计到市场的无缝数据集成已经成为工业制造领域企业所关注的主要问题。数据是现代产品开发的核心，2d的页面和屏幕会对产品设计的观看造成限制，结果就是在设计审查阶段难以正确评估最终产品的外观设计。

例如，想象一下您在驾驶汽车时遵循gps指示：

1、gps系统为您导航

2、您的眼睛离开道路去收集更多的信息

3、选择需要保留信息，并根据这些信息才采取相对应的行动。

4、最后，您仍需按照第一个指令行动，同时始终保持对汽车的控制。

整个认知之旅可能非常累人。这就是为什么汽车制造商喜欢使用平视显示器(huds)并在挡风玻璃上显示信息、在背景中覆盖相关数据。数据越容易可视化和交互，认知影响就越低。

查看缩小到适合计算机2d屏幕的catia v5模型会使认知影响力。试图理解设计变化的影响是非常费力的。在虚拟现实中观看cad模型使您能够缩小虚拟环境和物理环境之间的差距，并改进您产品的整体设计上市流程。

在虚拟现实中可视化catia v5模型的4个优势

catia v5仅允许您通过计算机屏幕可视化您的设计。但这并不是将catia v5模型带入虚拟现实环境的唯一优势：

xr中增强的设计审核：虚拟现实和增强现实技术提供了一个身临其境的环境，使工程师和设计师能够以更真实的方式充分体验他们的catia模型。例如，它能更好地帮助设计师在制作物理原型前了解他们的机械设计和识别潜在缺陷。

改善协作：xr可以开启与用户间的实时协作，无论他们身处何处。只需要一个良好的无线网络连接。它可以帮助团队更高效地工作——尤其是对于那些只有一个总部、在全球有多个生产部门的大公司。

更好的人体工程学分析：xr允许工程师模拟产品在现实生活中的运行方式，使他们能够优化设计，提高人体工程学和可用性。xr是人体工程学和可达性研究的理想选择。

成本节约：在ar或vr中可视化3d模型将减少对物理原型的需求，从而节省成本和资源。此外，通过在设计到上市过程的早期识别风险和错误，xr避免了代价高昂的返工。这可以为制造商节省大量成本。

用techviz实现catia v5转vr的工作流程是怎样的？

在虚拟现实中可视化catia v5模型需要什么：

l catia v5许可证

l 一个xr设备来可视化3d模型:

l 像meta quest 2这样的一体化hmd

l 或者像vive focus 3这样的有线耳机

l 或者一副像联想thinkreality a3这样的ar眼镜

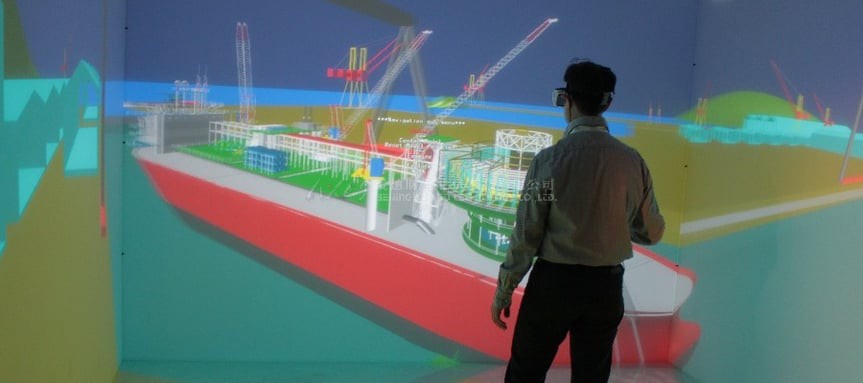

l 或者像4面虚拟现实洞穴那样的沉浸式房间

l 电源墙或led墙

l 支持虚拟现实的电脑

techviz软件

techviz可以在任何xr系统上以1:1的比例即时显示catia v5模型，且techviz支持多个ar/vr设备同时访问。techviz就像是xr系统的驱动程序，使您能够完全沉浸在3d cad数据中，并与原生应用程序进行交互。

如果您没有techviz许可证，可以免费申请15天试用期。

如何在vr中一键显示catia模型：

启动catia v5并加载3d文件

打开techviz并选择catia

在虚拟现实中即时显示catia模型

techviz支持显示超大规模的cad模型(多达10亿个三角形)，同时保持高帧速率。无论您是在小型产品上工作还是在大型工业设备上工作，techviz都能满足您的需求。

techviz的主要优先事项之一是无缝集成到您的流程中。您的catia模型可在没有数据转换的情况下在vr中显示。没有必要事先准备或优化您的文件。这也意味着虚拟现实的变化正在原生应用中实时发生。

使用techviz体验catia v5前所未有的设计

catia v5是工程师使用最多的cad软件之一，因为它非常通用。当然，软件中有许多可用的功能，并且许可证通常被分解以包括所需的特性。根据您的licenses，软件将提供不同的cad工具和/或工作台。

techviz如何通过xr让您的3d设计更上一层楼

1、实时可视化丰富的3d模型，无需数据转换

如果您需要为特定产品(如发动机)制造零件–有时，您需要进行定制调整。在开始生产之前，需要精确的测量。catia可以帮助您集中所有信息，但问题在于catia很难实现将符合工程要求的设计可视化。使用techviz，所有利益相关者可沉浸在同一个虚拟空间中（避免团队之间无休止的来回奔波）以1:1的比例与catia模型进行实时交互。

您不需要额外的资源来进行数据转换，也不会有出错或数据丢失的潜在风险。因此可以保持原始3d对象的准确性和一致性，并确保虚拟原型的质量。

2、使用cad/cam数据在xr中模拟真实的过程

平面渲染不足以理解或解释复杂的数据集。完全沉浸其中有助于分析事物是如何联系和互动的。如果您已经建立了生产设施的精确3d模型，包括所有设备和各种参数。catia模型可以帮助您可视化和优化您的产品开发过程，并且能够可视化复杂的3d数据。

3、将来自不同应用程序的3d场景合并到一个数字原型中

如果您需要与承包商和制造商合作，而他们使用的cad程序与你不同，那么就可能产生不兼容等问题。为了避免繁琐的cad文件转换，您可以使用techviz fusion，该功能使您能够将来自不同应用程序的数据合并到一个统一的虚拟场景中。

4、移动零件并检测3d模型中的碰撞

在一个三维装配模型中，产品的组件被集合在一起被组装成为一个大规模的复杂模型。techviz可以处理多达10亿个三角形模型，并支持在虚拟现实中模拟零件冲突和3d碰撞。该功能有助于工程师、设计师、分析师和制造商之间达成协作，以确保零件最终装配顺利进行。

xr技术正在迅速改变人们的工作方式，并帮助企业在快节奏的市场中保持竞争力。techviz与catia v5等本地软件无缝集成的能力，能够帮助企业形成竞争优势，加速设计审核流程，提升企业生产力。
